卫生间回填沙子和陶粒哪个实用？33年老师傅可算说了实话！

现在卫生间以下沉式为主。在下沉式卫生间水电施工中，要进行卫生间的回填处理。卫生间回填有的人利用沙子，有的人则用陶粒回填。那么，下沉式卫生间到底用沙子材料好，还是陶粒材料好？

卫生间回填沙子和陶粒哪个实用？

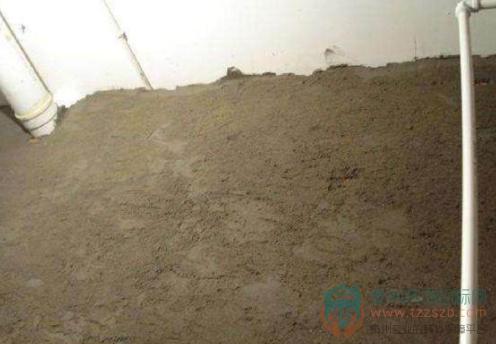

使用水泥沙子采用回填的方式，不仅整体的价值较低，而且省钱的好处，也让很多人都非常的喜欢。不过也有一些人选择用建设垃圾来进行回填，这种情况容易出现较大的缝隙，所以容易用久出现沉降。

而陶粒回填采用轻质陶粉粒，加上水泥浆配比，就形成了1：1的充填方便性，对于这样的情况来说，让人们可以放心选择这样的方式，效果还是很不错的，但是整体的造价较高，而且要严格施工。

陶粒的性能

1．密度小、质轻

陶粒自身的堆积密度一般为300～900kg／m³，以陶粒为骨料制作的混凝土密度为1100～1800kg／m³，相应的混凝土抗压强度为30．5～40．0Mpa。陶粒的最大特点是外表坚硬，而内部有许许多多的微孔。这些微孔赋予陶粒质轻的特性。200号粉煤灰陶粒混凝土的密度为1600kg／m³左右，而相同标号的普通混凝土的密度却高达2600kg／m³，二者相差1000kg／m³。

2．保温、隔热

陶粒由于内部多孔，故具有良好的保温隔热性，用它配制的混凝土热导率一般为0．3～0．8W／（m·k），比普通混凝土低1～2倍。所以，陶粒建筑都有良好的热环境。

3．耐火性优异

普通粉煤灰陶粒混凝土或粉煤灰陶粒砌块集保温、抗震、抗冻、耐火等性能于一体，特别是耐火性是普通混凝土的4倍多。对相同的耐火周期，陶粒混凝土的板材厚度比普通混凝土薄20％。此外，陶粒混凝土能维持常温下强度的85％。而普通混凝土只能维持常温下强度的35％～75％。

4．抗震性好

陶粒混凝土由于质量轻，弹性模量低，抗变形性能好，故具有较好的抗震性能。资料表明，砖混建筑物损坏率达40％～60％，框架结构黏土空心砖建筑损坏率为33％，而陶粒混凝土建筑损坏率只有5％。

5．吸水率低，抗冻性能和耐久性能好

陶粒混凝土耐酸、碱腐蚀和抗冻性能优于普通混凝土。250号粉煤灰陶粒混凝土，15次冻融循环的强度损失不大于2％。

6．抗渗性优异

据多次测试，陶粒混凝土的抗渗性能优于普通混凝土。以20MPa陶粒混凝土与普通混凝土为例，经多次测试进行比较，普通混凝土的抗渗指数为B6，而陶粒混凝土则可达到B18至B25。

7．抗碱集料反应能力优异

混凝土的主要成分是水泥和集料，若水泥中的碱和集料发生碱集料反应，会引起岩石矿物解体或造成膨胀使混凝土开裂而崩溃，从而造成建筑破坏。由于陶粒不含有这些火性岩石成分，碱含量也非常低，所以它在使用过程中不会与水泥发生碱集料反应。

陶粒回填步骤

1．做两遍防水涂料，这两遍防水（防水要做2次，下面一次，上面一次，每次刷2遍）

一定要连墙体一起做，墙体做的高度要高出沉箱上沿40厘米以上。保证上层渗的水不会往周边扩，只能往地漏排出。

2．红砖或混凝土做隔断架空，把沉箱分成若干个400＊400左右的格子。这一步很多人都不去做，其实这是相当重要的一个步骤，有了这样一个承重的隔断，上面的混凝土就不会往下坠了。否则2－3年之后卫生间地面下沉开裂漏水，下沉1毫米即可撕开以前的防水层，漏水悲剧从此发生（此案例现在不胜枚举）！

3．填陶粒或煤灰渣（宜选用轻质但不吸水材料，杜绝吸水材料加气砖轻质砖等）。把防潮陶粒与格子里面填，不用压得太紧，自然一点，因为它是不承重的，只起隔音、填充作用。

4．布钢筋（最佳方案采用地圈梁上植筋工艺）。在格子上方布上一层由直径8－10毫米钢筋组成的300mm＊300mm钢筋网，以保证混凝土层的牢固和受力均匀。

5．捣制混凝土层，加振动泵施工，10CM厚度的C30细石混凝土找平。此层要做泻水坡，做两遍防水涂料，连墙体一起做，防水层干了之后，要刷一遍素水泥浆保护它，以免铺地砖和贴瓷片时刮伤。保护层干了之后才能上人和做下一步的瓷砖铺贴工作。

下沉式卫生间到了回填步骤，您尽量选择陶粒材料进行卫生间的回填，虽然成本会比沙子高一些，但是效果好，不会出现各种问题。
